ГОСТ 1284.2-89 — Ремни приводные клиновые нормальных сечений. Технические условия

ГОСТ 1284.2-89 распространяется на бесконечные резинотканевые — кордшнуровые и кордтканевые — приводные клиновые ремни нормальных сечений. Их ставят в приводы станков, промышленных установок и сельскохозяйственных машин в условиях умеренного, тропического, холодного и очень холодного климата.

Это стандарт технических условий: размеры сечений и температурный интервал работоспособности задаёт не он, а ГОСТ 1284.1. Здесь нормируют качество, класс, наработку и ресурс.

Сечения и размеры

Размеры сечений задаёт ГОСТ 1284.1-89 — парный документ к этим техническим условиям. На практике ремень подбирают именно по сечению и длине, поэтому приводим таблицу здесь.

Угол клина сечения — 40 ± 1° для всех сечений.

В обозначениях встречаются обе системы: международная латинская Z, A, B, C, D, E и привычная отечественная О, А, Б, В, Г, Д. Это один и тот же ремень: B — это Б, C — это В, D — это Г. Путаница между латинской B и кириллической В — самая частая ошибка при заказе.

Два предупреждения из ГОСТ 1284.1-89: для вновь проектируемых приводов сечения EO (Е) и 40×20 применять не следует, а ремни с размерами, указанными в стандарте в скобках, изготавливались только до 01.01.95.

Длины ремней

Для каждого сечения стандарт задаёт свой ряд расчётных длин. Диапазоны сильно различаются, и это первое, что стоит проверить при подборе.

Расчётная и внутренняя длина — не одно и то же. Расчётная длина Lp измеряется по нейтральной линии ремня под натяжением, внутренняя Lвн — по меньшему основанию. Разность между ними ΔL задана в стандарте для каждого сечения. Если померить старый ремень рулеткой по внутренней стороне, получится Lвн, и заказывать по этому числу как по Lp нельзя — ремень окажется короче нужного.

Температурный интервал работоспособности по ГОСТ 1284.1-89: от −30 до +60 °C для умеренного и тропического климата и от −60 до +40 °C для холодного и очень холодного.

Классы ремней и наработка

Класс — главный параметр этого стандарта. Он задаёт наработку на стенде с передачей мощности и допустимое удлинение. Чем выше класс, тем дольше ремень живёт и тем меньше вытягивается.

Разрыв между крайними классами больше, чем кажется по таблице: наработка ремня класса 0 составляет 47 % от наработки ремня класса I, а класс IV даёт вчетверо больше циклов, чем класс 0.

Ресурс в эксплуатации

Стандарт отдельно приводит ресурс в часах — по нему удобнее планировать замену, чем по циклам.

Для других режимов ресурс пересчитывают коэффициентом: 2,5 для лёгкого режима, 0,5 для тяжёлого, 0,25 для очень тяжёлого и перекрёстных передач. То есть один и тот же ремень в тяжёлом режиме отработает вдвое меньше, а в очень тяжёлом — вчетверо.

Требования к ремню

• Состав: несущий слой на основе материалов из химических волокон — кордшнур или кордткань, резина и обёрточная ткань, свулканизованные в единое изделие.
• Боковые рабочие поверхности не должны иметь складок, трещин, вздутий, выступающих нитей и бахромы ткани.
• Температурный предел хрупкости резин для холодного и очень холодного климата — не выше −60 °C.
• После нормативной наработки на ремне не должно быть признаков предельного состояния: обрывов, продольного расслоения более чем на треть длины, поперечных трещин глубиной до несущего слоя.
• Испытания проводят при температуре 23 ± 5 °C и влажности не более 85 %, не ранее чем через 8 часов после изготовления.

Маркировка

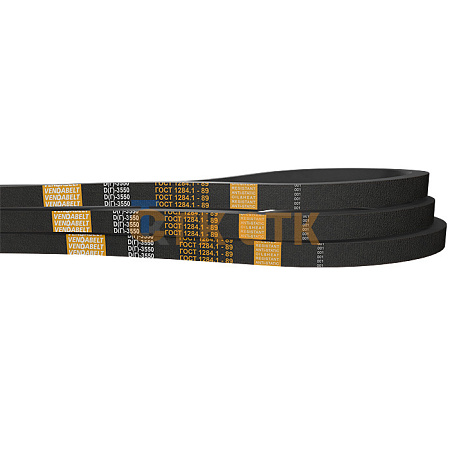

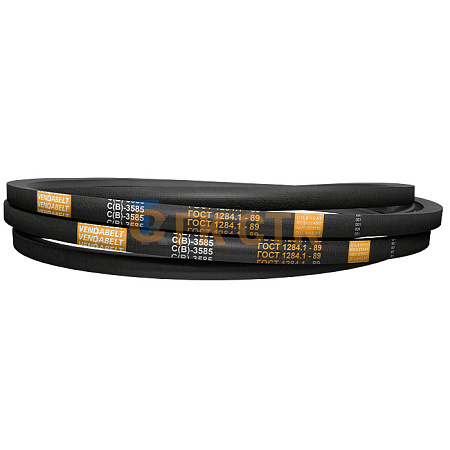

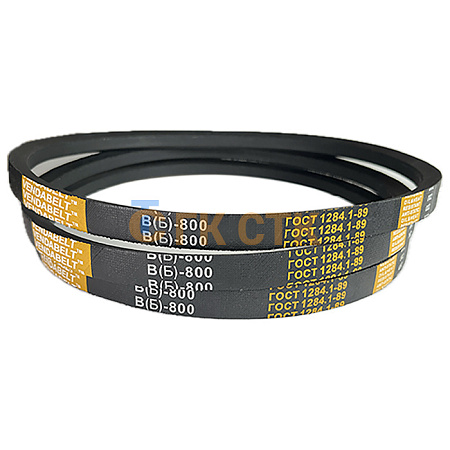

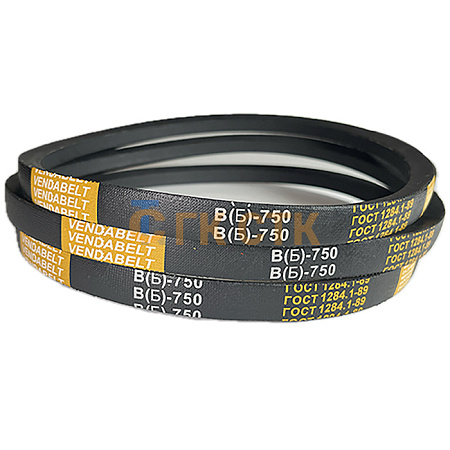

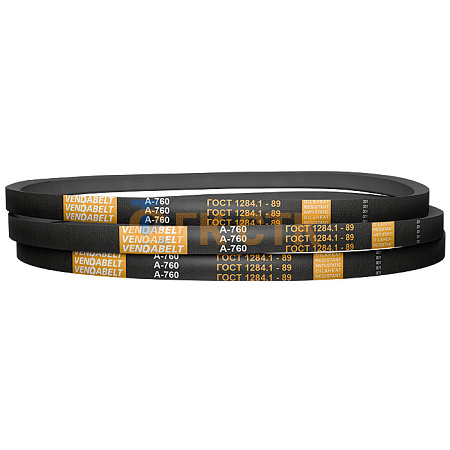

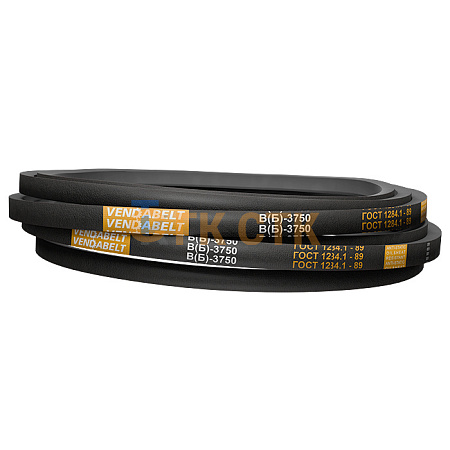

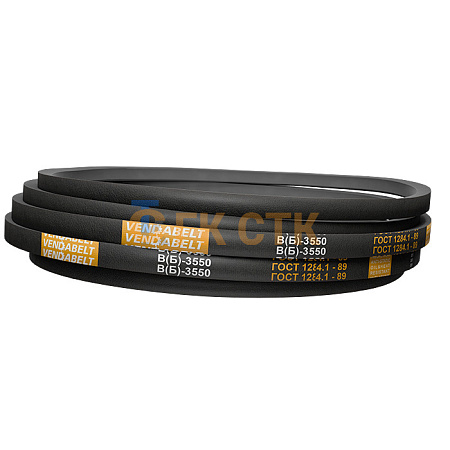

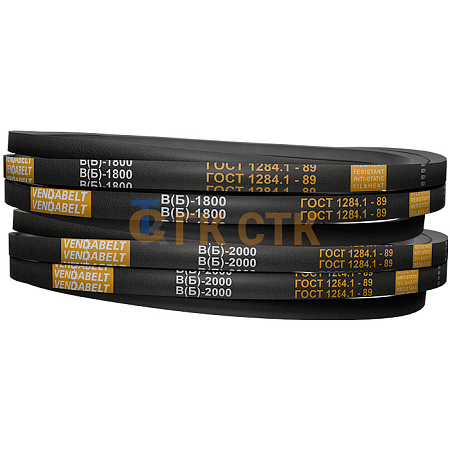

На каждом ремне рельефно или несмываемой краской указывают товарный знак изготовителя, обозначение сечения и длины, квартал и год изготовления, обозначение стандарта, класс и назначение.

Пример: А ЛРТИ С(В)-2500 I 89 ГОСТ 1284.2-89 IV кл.

• ЛРТИ — обозначение предприятия-изготовителя;
• С(В)-2500 — сечение и номинальная расчётная длина ремня;
• I 89 — квартал и год изготовления;
• IV кл. — класс ремня;
• СХ — приписка для движущихся сельскохозяйственных машин.

Для ремней длиной до 2000 мм класс и назначение по согласованию допускается указывать на ярлыке, а не на самом ремне.

Хранение и гарантии

• Гарантийный срок хранения: три года со дня изготовления.
• Условия: закрытое помещение, полки, стеллажи, поддоны или вешалки, температура от 0 до +30 °C, влажность не более 85 %, не ближе 1 м от нагревательных приборов.
• У потребителя ремни хранят в расправленном виде.
• Нельзя допускать контакта с маслами, бензином и другими веществами, разрушающими резину и ткань.
• Минусовая температура при хранении и перевозке допускается, но без ударных нагрузок и деформации — замёрзший ремень легко повредить.

Как выбрать класс

• Стационарное промышленное оборудование, средний режим — класс II или III: 2500—2700 часов ресурса.
• Ответственный привод с дорогим простоем — класс IV, 3700 часов, это почти вдвое больше класса I.
• Сельхозтехника со сложным контуром — не ниже III: в сложных контурах ресурс падает примерно вдвое по сравнению с простыми.
• Класс 0 берите только для неответственных приводов — его наработка составляет 47 % от класса I.
• Холодный климат — следите, чтобы предел хрупкости резины был не выше −60 °C, это требование стандарта для холодного и очень холодного исполнения.
• В комплект подбирают ремни одного класса, сечения, группы и сорта — разнородный комплект в групповом приводе работать не будет.

Частые вопросы

Сечение B и сечение В — это одно и то же?
Латинское B соответствует кириллическому Б, латинское C — кириллическому В, D — Г, E — Д. Латинская B и кириллическая В обозначают разные ремни: B(Б) имеет высоту 11 мм, а C(В) — 14 мм.

Чем ГОСТ 1284.2-89 отличается от 1284.1-89?
1284.1 задаёт основные размеры и методы контроля, 1284.2 — технические условия: класс, наработку, ресурс и требования к качеству. Размеры сечений ищите в 1284.1.

Что означает «IV кл.» на ремне?
Класс ремня. У класса IV наработка не менее 3,0 млн циклов и удлинение не более 1,5 % — это лучший показатель в стандарте.

Сколько часов работает клиновой ремень?
На промышленном оборудовании в среднем режиме от 2000 часов для класса I до 3700 часов для класса IV. В тяжёлом режиме ресурс умножают на 0,5, в очень тяжёлом — на 0,25.

Можно ли хранить ремни на морозе?
Да, стандарт это допускает, но при минусовой температуре ремни нельзя подвергать ударным нагрузкам и деформации.

Сколько ремень хранится?
Гарантийный срок хранения — три года со дня изготовления.

Можно ли ставить в один привод ремни разных классов?
Нет. В комплект входят ремни одного класса, одного сечения, одной группы и одного сорта.
