ГОСТ 12856-96 — Листы асбостальные и прокладки из них. Технические условия

ГОСТ 12856-96 распространяется на асбостальные листы и прокладки из них. Ими уплотняют стыки головки с блоком цилиндров, головки с выпускным коллектором и другие системы двигателей внутреннего сгорания. Прокладки работоспособны при температуре до −60 °C.

Ниже — выжимка из стандарта: марки и рабочие среды, предельные температуры и давления, размеры, условное обозначение и гарантийный срок.

Марки и рабочие среды

Марки сгруппированы по степени сжимаемости, а предельные параметры заданы отдельно для каждой рабочей среды — это ключ к правильному подбору.

Важное ограничение стандарта: листы марки ЛА-3Б не должны применяться для изготовления прокладок к автомобильным двигателям.

Заметьте разницу по продуктам сгорания: 300 °C для большинства марок и 400 °C для ЛА-2, ЛА-2А и ЛА-2М. Если прокладка идёт под выпускной коллектор, это и есть решающий параметр.

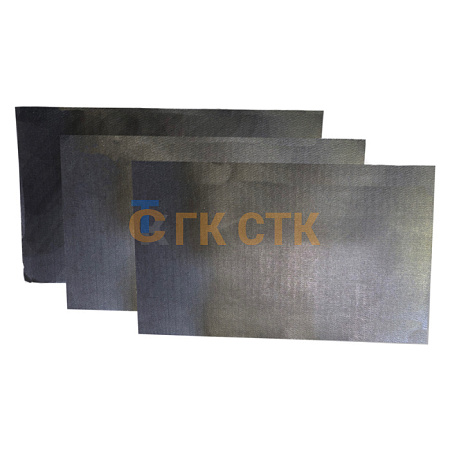

Из чего состоит лист

• Арматура — перфорированная листовая сталь. Именно она держит форму прокладки и не даёт асбесту выдавливаться из стыка.
• Связующее вещество — синтетические латексы или жидкий нитрильный каучук.
• Поверхность листов и прокладок должна быть ровной, с равномерно нанесённым графитовым покрытием, без трещин, кромки — ровно обрезаны.

Поверхностная плотность

Справочный показатель, по которому удобно отличать марки при приёмке.

Условное обозначение

• Листы асбостальные ЛА-АС 1,20×280×580 ГОСТ 12856-96 — марка, толщина, ширина и длина в миллиметрах.
• Прокладка [обозначение детали по чертежу] ЛА-2 ГОСТ 12856-96 — для прокладок размеры не указывают, их задаёт чертёж детали.

Листы выпускают длиной 600, 625, 675, 830 и 875 мм при ширине 500 мм. По согласованию с потребителем допускаются другие размеры, кратные целому числу прокладок.

Гарантийный срок

Гарантийный срок хранения листов и прокладок — 5 лет со дня изготовления.

Как выбрать марку

• Под выпускной коллектор — ЛА-2, ЛА-2А или ЛА-2М: только они рассчитаны на продукты сгорания до 400 °C.
• Головка блока цилиндров — смотрите на расчётное давление сжатия: 10—14 МПа для группы высокой сжимаемости, 21—25 МПа для ЛА-2 и ЛА-3А.
• Контакт с охлаждающей жидкостью — марки группы ЛА-2 и ЛА-3А, у них этот режим нормирован: 125 °C при 0,35 МПа.
• ЛА-3Б не ставьте на автомобильный двигатель — это прямой запрет стандарта.
• Для подбора замены сверяйте поверхностную плотность: она различается от 3500 до 7650 г/м² и однозначно отличает марку.
• Низкие температуры проблемы не создают — прокладки работоспособны до −60 °C.

Частые вопросы

Что такое асбостальный лист?
Материал из асбестовой массы на перфорированной стальной арматуре со связующим из синтетических латексов или жидкого нитрильного каучука, с графитовым покрытием поверхности.

Какая марка выдержит выпускной коллектор?
ЛА-2, ЛА-2А и ЛА-2М — для них предел по продуктам сгорания 400 °C против 300 °C у остальных.

До какой температуры работает прокладка на морозе?
До −60 °C.

Почему ЛА-3Б нельзя на автомобильный двигатель?
Это прямое указание примечания к таблице 1 стандарта. Марка предназначена для других применений.

Какие размеры листов бывают?
Длина 600, 625, 675, 830 и 875 мм при ширине 500 мм. Другие размеры возможны по согласованию, если они кратны целому числу прокладок.

Сколько хранятся листы и прокладки?
Пять лет со дня изготовления.
