ГОСТ 16214-86 — Лента поливинилхлоридная электроизоляционная с липким слоем. Технические условия
ГОСТ 16214-86 распространяется на поливинилхлоридную электроизоляционную ленту с липким слоем. Её применяют для изоляции проводов и кабелей при ремонте и сращивании электрокабелей с неметаллическими оболочками, работающих в статическом состоянии при температуре от −50 до +70 °C.
Ниже — выжимка: размеры, сорта, показатели, цвета, условное обозначение и сроки хранения.
Толщины и ширины
Стандарт задаёт жёсткое соответствие: не любая ширина сочетается с любой толщиной.
| Толщина, мм | Доступные ширины, мм |
|---|---|
| 0,20 (+0,05) | 15 (±2,0); 20 (±2,0); 30 (±3,0); 40 (±3,0) |
| 0,30 (+0,05) | 20 (±2,0); 30 (±3,0); 50 (±3,5) |
| 0,40 (+0,05) | 30 (±3,0) |
| 0,45 (+0,05) | 50 (±3,5) |
По требованию потребителя допускается изготовление ленты другой ширины.
Два сорта и их отличия
Лента выпускается высшего и первого сорта. Разница и в прочности, и во внешнем виде рулона.
| Показатель | Высший сорт | Первый сорт |
|---|---|---|
| Прочность при растяжении, МПа, не менее | 14,7 (150 кгс/см²) | 13,7 (140 кгс/см²) |
| Липкость для ленты 0,20 мм, с, не менее | 45 | 40 |
| Липкость для ленты 0,30 мм и выше, с, не менее | 50 | 50 |
| Выпуклость витков и сквозные зазоры на торцах рулона | не допускаются, поверхность рулона гладкая | допускаются |
На практике сорт заметен именно по торцу рулона: у высшего он ровный и гладкий, у первого допускаются выступающие витки и зазоры.
Показатели ленты
| Показатель | Норма |
|---|---|
| Относительное удлинение при разрыве, %, не менее | 190 |
| Температура хрупкости, °C, не выше | −30 |
| Удельное объёмное электрическое сопротивление при 20 °C, Ом·см, не менее | 1 × 10¹² |
Здесь важная тонкость: температура хрупкости −30 °C, тогда как диапазон применения начинается от −50 °C. Противоречия нет — при −50 °C лента работает в статическом состоянии, то есть уже намотанной и неподвижной, а вот мотать её на морозе ниже −30 °C не следует: она растрескается.
Удельное сопротивление для лент шириной 15 и 20 мм не определяют, а прочность и удлинение не нормируют для лент, предназначенных для розничной торговли.
Цвета

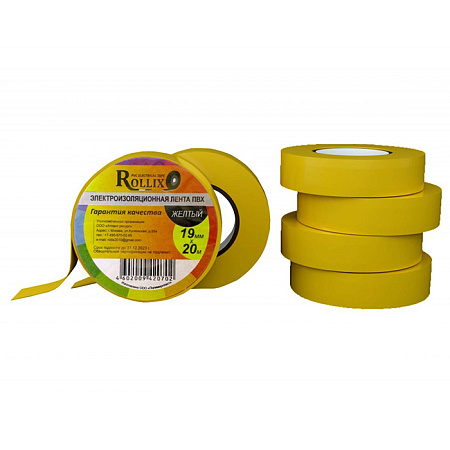

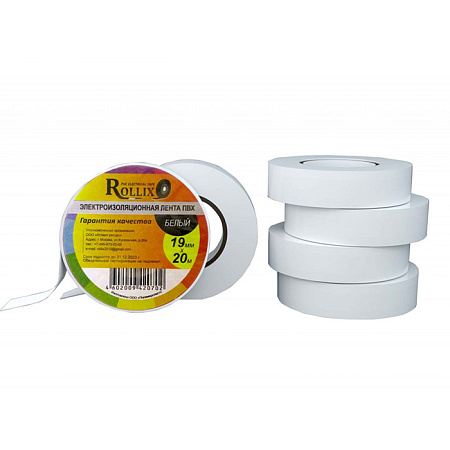

Стандарт перечисляет четырнадцать исполнений: неокрашенная, белая, чёрная, серая, светло-синяя, голубая, фиолетовая, красная, розовая, оранжевая, коричневая, жёлтая, зелёная, синяя.
Цвет здесь не декоративный — именно им маркируют фазы и назначение жил при монтаже, поэтому он входит в условное обозначение.
Условное обозначение
Состоит из сокращённого названия материала, ширины, толщины в миллиметрах, цвета, сорта и обозначения стандарта:
Лента ПВХ 15 × 0,20, красная, 1 сорта, ГОСТ 16214-86
Сроки хранения и безопасность
- Гарантийный срок хранения: 10 лет со дня изготовления.
- В полевых условиях: 3 года со дня изготовления.
- Токсичность: лента не является токсичным материалом, при эксплуатации в комнатных или атмосферных условиях вредные примеси в опасных концентрациях не выделяются.
- Нагрев: при воздействии температуры 170 ± 5 °C начинается выделение хлористого водорода. Это граница, за которой лента перестаёт быть безопасной — её нельзя прогревать строительным феном или паяльником.
Десять лет хранения — один из самых длинных сроков среди электроизоляционных материалов, но в полевых условиях он сокращается более чем втрое.
Как выбрать ленту
- Толщина под задачу: 0,20 мм — общая изоляция и бандажирование, 0,30—0,45 мм — ремонт и сращивание кабелей, где нужна механическая стойкость.
- Нужная ширина есть не для каждой толщины: лента 40 мм бывает только толщиной 0,20 мм, а 50 мм — только 0,30 и 0,45 мм.
- Высший сорт берите там, где намотка плотная и важен ровный рулон; первый — для обычных работ.
- Монтаж на морозе: ниже −30 °C ленту мотать нельзя, хотя готовое соединение работает до −50 °C.
- Цвет — часть обозначения. При заказе указывайте его явно, иначе получите неокрашенную.
- Для движущихся узлов эта лента не предназначена — стандарт оговаривает работу в статическом состоянии.
Частые вопросы
Какая толщина у изоленты ПВХ по ГОСТу?
0,20; 0,30; 0,40 и 0,45 мм, все с допуском +0,05 мм. Доступная ширина зависит от толщины.
Чем высший сорт отличается от первого?
Прочностью при растяжении — 14,7 против 13,7 МПа, липкостью для тонкой ленты — 45 против 40 с, и качеством торца рулона: у высшего сорта выпуклость витков не допускается.
До какой температуры работает изолента ПВХ?
От −50 до +70 °C в статическом состоянии. Температура хрупкости не выше −30 °C, поэтому наматывать на сильном морозе нельзя.
Сколько хранится изолента?
10 лет со дня изготовления, а в полевых условиях — 3 года.
Какие цвета предусмотрены стандартом?
Четырнадцать: неокрашенная, белая, чёрная, серая, светло-синяя, голубая, фиолетовая, красная, розовая, оранжевая, коричневая, жёлтая, зелёная и синяя.
Можно ли греть изоленту?
Нет. При 170 ± 5 °C начинается выделение хлористого водорода.
