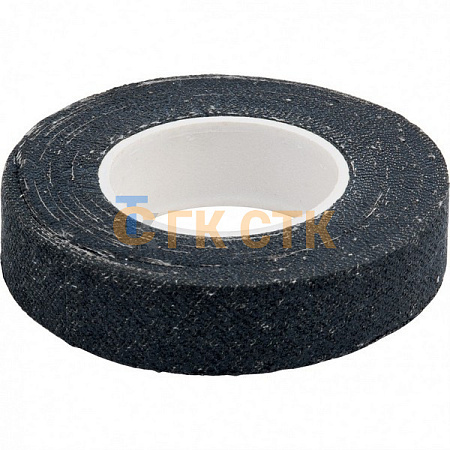

ГОСТ 2162-97 — Лента изоляционная прорезиненная. Технические условия

ГОСТ 2162-97 распространяется на изоляционную прорезиненную ленту, предназначенную для электроизоляции и применяемую в неагрессивных средах при температуре от −30 до +30 °C. Стандарт действует с 1 января 2003 года.

Ниже — выжимка: размеры и марки, показатели, условное обозначение и гарантийный срок.

Размеры и намотка

Разница между исполнениями практическая: промышленная лента идёт рулонами с ограничением по наружному диаметру — до 200 мм, то есть длина в рулоне получается максимально возможной. Лента широкого потребления намотана фиксированными отрезками 20 и 50 метров. По согласованию с потребителем допускается ширина, отличающаяся от указанной в таблице.

Типы и марки

Тип определяется тем, с одной или с двух сторон нанесена резиновая смесь.

Расшифровка проста: первая цифра — тип, П или Ш — промышленная или широкого потребления, предпоследняя буква — липкость (О обычная, П повышенная), Л — лента.

Показатели ленты

Меньшая скорость расклеивания у 2 ППЛ и означает повышенную липкость: лента держится крепче и отходит медленнее. Отдельное требование стандарта — лента не должна содержать веществ, изменяющих цвет соприкасающихся с ней металлических поверхностей.

Масса квадратного метра

Справочный показатель для приёмки — по нему легко отличить одностороннюю ленту от двусторонней.

Условное обозначение

• 1 ПОЛ-20 ГОСТ 2162-97 — односторонняя лента промышленного применения обычной липкости шириной 20 мм.
• 1 ШОЛ-10 × 20 ГОСТ 2162-97 — лента широкого потребления обычной липкости шириной 10 мм, длиной 20 м.

У промышленной ленты длину в обозначении не указывают, у ленты широкого потребления — указывают через знак умножения.

Гарантийный срок

Гарантийный срок хранения — 12 месяцев со дня изготовления.

Как выбрать ленту

• Для монтажа в электроустановках — промышленные марки 1 ПОЛ и 2 ПОЛ: они идут крупными рулонами и без ограничения длины.
• Где нужна надёжная фиксация — 2 ППЛ с повышенной липкостью: скорость расклеивания 65 против 100 мм/мин.
• Двусторонняя лента клеится и к себе, и к основанию — это удобно при намотке в несколько слоёв.
• Следите за температурой. Диапазон применения всего от −30 до +30 °C. Для горячих узлов эта лента не предназначена, там нужны другие материалы.
• Напряжение. Лента выдерживает испытательное 1 кВ без пробоя — это изоляция низковольтных цепей, а не высоковольтных.
• Проверить марку при приёмке можно по массе квадратного метра: 250 г у односторонней, 300 у двусторонней, 400 у повышенной липкости.

Частые вопросы

Что означает ПОЛ и ШОЛ?
П — промышленного применения, Ш — широкого потребления, О — обычная липкость, Л — лента. Цифра впереди означает тип: 1 — односторонняя, 2 — двусторонняя.

Чем 2 ППЛ отличается от 2 ПОЛ?
Липкостью. У 2 ППЛ она повышенная: скорость расклеивания не более 65 мм/мин против 100 у обычной.

Какая толщина у изоленты по ГОСТу?
0,35 мм с допуском +0,05 / −0,10 мм для всех марок.

На какое напряжение рассчитана лента?
Она должна выдерживать испытательное напряжение 1 кВ эфф без пробоя.

Сколько метров в рулоне?
Лента широкого потребления — 20 и 50 м. У промышленной длина не нормируется, ограничен наружный диаметр рулона: не более 200 мм.

Можно ли использовать при минусовой температуре?
До −30 °C. Ниже стандарт применение не предусматривает.
