ГОСТ 9356-75 — Рукава резиновые для газовой сварки и резки металлов. Технические условия
ГОСТ 9356-75 распространяется на резиновые рукава с нитяным каркасом для подачи под давлением ацетилена, городского газа, пропана, бутана, жидкого топлива и кислорода к приборам для газовой сварки и резки металлов.
Рукава работоспособны при температуре окружающего воздуха от −35 до +70 °C в районах с умеренным и тропическим климатом и от −55 до +70 °C в районах с холодным климатом.
Классы и рабочие давления
Класс определяется тем, какой газ или топливо идёт по рукаву. Это не вопрос удобства — ошибка здесь приводит к разрушению рукава и возгоранию.
| Класс | Назначение | Рабочее давление |
|---|---|---|
| I | ацетилен, городской газ, пропан, бутан | 0,63 МПа (6,3 кгс/см²) |
| II | жидкое топливо: бензин, уайт-спирит, керосин или их смесь | 0,63 МПа (6,3 кгс/см²) |
| III | кислород | 2,0 МПа (20 кгс/см²) или 4,0 МПа (40 кгс/см²) |
Цвет и маркировка рифами
Стандарт задаёт цвет наружного слоя по классу — именно по нему рукава различают на посту:
| Класс | Цвет наружного слоя | Группы рифов или рисок |
|---|---|---|
| I — горючие газы | красный | одна группа |
| II — жидкое топливо | жёлтый | две группы |
| III — кислород | синий | три группы |

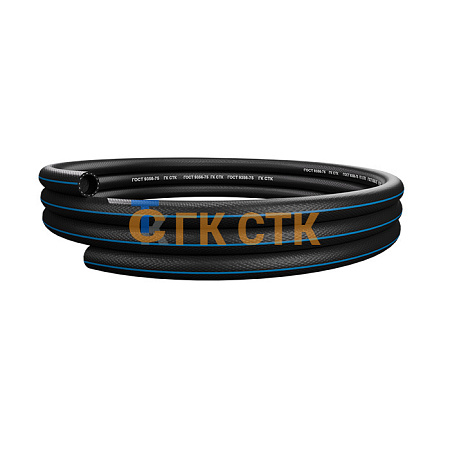

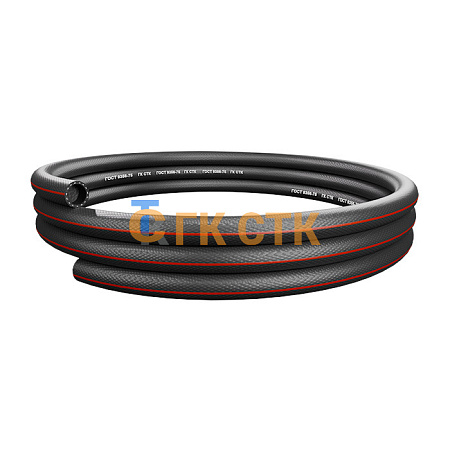

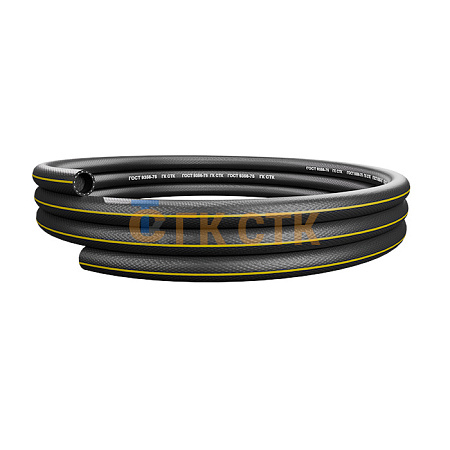

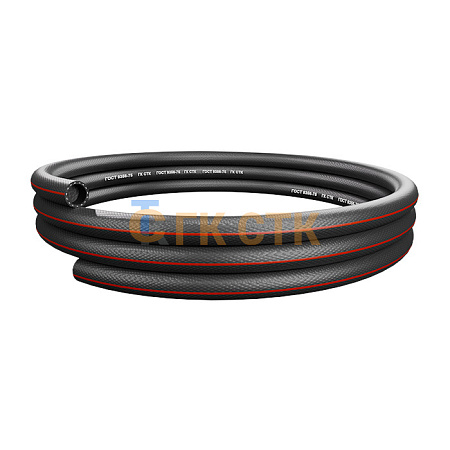

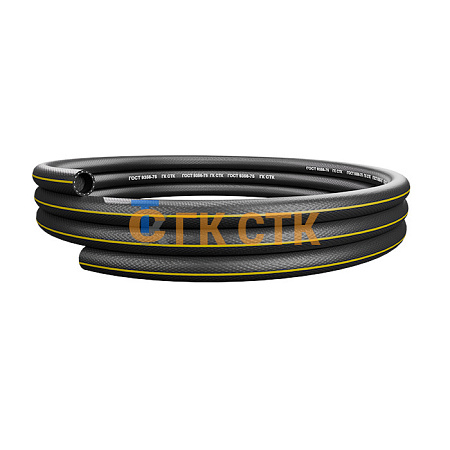

Важная оговорка стандарта: допускается чёрный наружный слой для рукавов всех классов, а также обозначение класса двумя цветными резиновыми полосами или группами рифов. То есть чёрный рукав — не признак брака, но определять его класс надо по полосам или по числу групп рифов, а не по цвету.
Параметры маркировки: высота рифов или глубина рисок 0,2—0,3 мм, ширина 0,4—0,5 мм, расстояние между группами 3—4 мм.
Размеры
| Рабочее давление, МПа | Внутренний диаметр, мм | Наружный диаметр, мм | Масса 1 м, г |
|---|---|---|---|
| 0,63 | 6,3 | 13,0 | 140 |
| 2,00 | 8,0 | 16,0 | 190 |
| 9,0 | 18,0 | 240 | |
| 10,0 | 19,0 | 260 | |
| 12,0 | 22,0 | 360 | |
| 12,5 | 22,5 | 370 | |
| 16,0 | 26,0 | 430 | |
| 4,00 | 6,3 | 16,0 | 260 |
| 8,0 | 19,5 | 420 |
Предельные отклонения внутреннего диаметра: +0,20/−0,80 мм для 6,3 мм, ±0,50 мм для 8—10 мм и ±0,65 мм для 12 мм и выше. Разнотолщинность стенок — не более 0,5 мм.
Условное обозначение
- Рукав I-16-0,63 ГОСТ 9356-75 — класс I, внутренний диаметр 16 мм, рабочее давление 0,63 МПа, умеренный климат.
- Рукав I-16-0,63-Т ГОСТ 9356-75 — то же для тропического климата.
- Рукав I-16-0,63-ХЛ ГОСТ 9356-75 — то же для холодного климата.
Гарантийные сроки
- Хранение: два года с момента изготовления.
- Эксплуатация: один год, в пределах гарантийного срока хранения.
Как выбрать и не перепутать
- Кислородный рукав нельзя ставить на ацетилен и наоборот. Разные классы рассчитаны на разные среды и давления: класс I на 0,63 МПа, класс III на 2,0 или 4,0 МПа.
- Если рукав чёрный, смотрите на цветные полосы или считайте группы рифов: одна — класс I, две — класс II, три — класс III.
- Для холодного климата берите исполнение ХЛ: −55 °C вместо −35 °C.
- Диаметр 9 мм — самый ходовой для постов газовой сварки, он идёт на 2,0 МПа.
- Следите за сроком. Гарантия эксплуатации всего год, а резина рукава стареет и на складе.
- Стандарт не распространяется на рукава специального назначения — для них действуют отдельные документы.
Частые вопросы
Какого цвета кислородный рукав?
Синего. Но стандарт допускает и чёрный наружный слой для всех классов, тогда класс определяют по двум цветным полосам или по трём группам рифов.
Можно ли подать кислород по красному рукаву?
Нет. Красный — класс I для ацетилена и горючих газов, его рабочее давление 0,63 МПа против 2,0—4,0 МПа у кислородного.
Что означают канавки на рукаве?
Это маркировка класса: одна группа рифов — класс I, две — класс II, три — класс III.
Какое давление держит рукав для ацетилена?
0,63 МПа, то есть 6,3 кгс/см². Такое же давление у рукавов класса II для жидкого топлива.
Сколько можно эксплуатировать рукав?
Гарантийный срок эксплуатации — один год, при гарантийном сроке хранения два года с момента изготовления.
Какая температура допустима?
От −35 до +70 °C для умеренного и тропического климата, от −55 до +70 °C для холодного.
