Фторопласт: материал для ответственных узлов РТИ и АТИ

Фторопласт — это группа фторсодержащих полимеров, главным представителем которых является фторопласт‑4 (PTFE, ПТФЭ), отличающийся высокой химической стойкостью, термостойкостью и очень низким коэффициентом трения. Благодаря этому материал широко применяется в уплотнительной технике, подшипниках скольжения и других ответственных деталях оборудования.

Что такое фторопласт

Фторопласт‑4 представляет собой высокомолекулярный кристаллический полимер, продукт полимеризации мономера тетрафторэтилена. Внешне это белый непрозрачный пластик с очень гладкой, «скользкой» поверхностью, практически не впитывающий влагу и сохраняющий свойства в широком диапазоне температур.

Материал химически инертен к большинству кислот, щелочей, растворителей и окислителей, что позволяет применять его там, где обычные пластики и резины быстро разрушаются. Рабочий интервал температур для большинства изделий из фторопласта‑4 составляет от криогенных значений до примерно +260 °C, при этом сохраняются антифрикционные и диэлектрические свойства.

Как производится фторопласт

Производство фторопласта начинается с полимеризации тетрафторэтилена в водной среде, в результате чего получают мелкодисперсный порошок фторопласта‑4. Далее порошок сушат, при необходимости агломерируют и используют для формования полуфабрикатов различных типоразмеров.

Основные технологии получения заготовок и изделий:

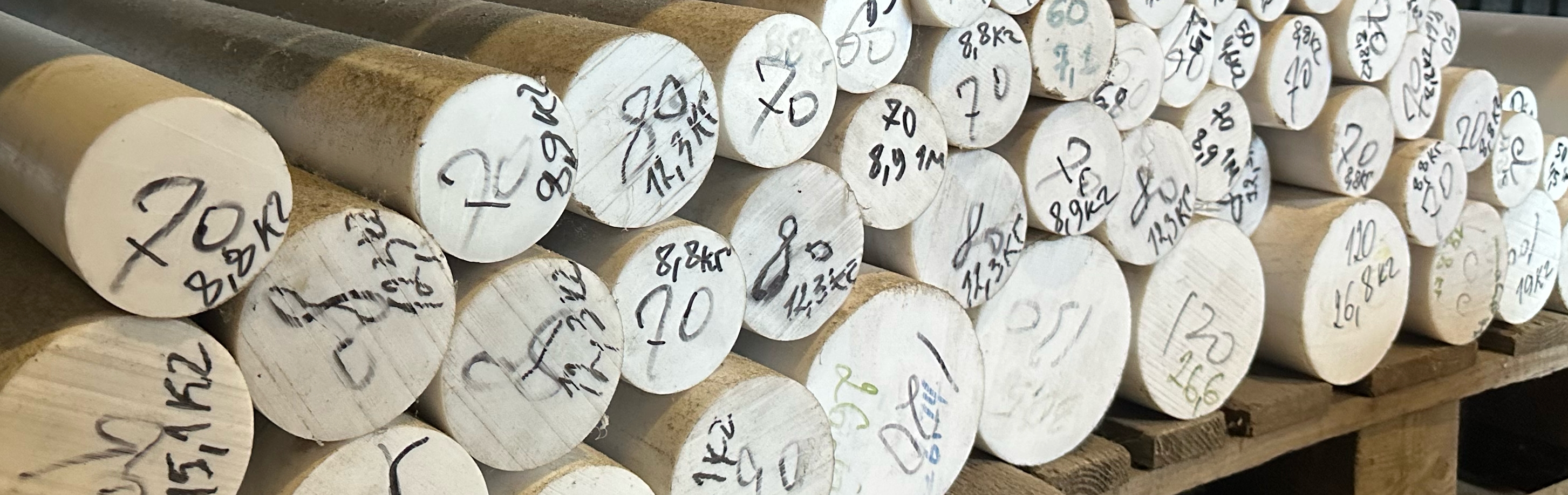

• Компрессионное (статическое) прессование с последующим спеканием — применяется для получения листов, стержней, втулок, блоков.
• Изостатическое прессование — используется для крупных или сложных деталей с более равномерной структурой.
• Поршневая экструзия — для изготовления трубок, стержней и лент постоянного сечения.
• Производство композиций — введение в порошок фторопласта наполнителей (кокса, стекловолокна, бронзы, дисульфида молибдена и др.) с последующим формованием, что позволяет повысить износостойкость и жёсткость.

На основе этих полуфабрикатов на механической обработке изготавливают готовые детали: кольца, седла, втулки, опорные элементы и другие изделия по чертежам заказчика.

Типы фторопласта и их особенности

В промышленности применяют несколько основных групп материалов на основе фторопласта‑4:

• Ненаполненный фторопласт‑4 (Ф‑4) — базовый материал с максимальной химической стойкостью и отличными диэлектрическими характеристиками, но относительно высокой ползучестью под нагрузкой.
• Модифицированные марки (например, Ф‑4М и др.) — варианты с улучшенной крипоустойчивостью и технологичностью за счёт изменений структуры или добавления небольших модифицирующих компонентов.
• Наполненные композиции — материалы с добавлением кокса, стекловолокна, бронзы, дисульфида молибдена, углеродных и металлических порошков. Такие композиции (Ф4К, Ф4С, Ф4КС и др.) обладают повышенной износостойкостью, более высоким модулем упругости и меньшей деформируемостью.

Выбор конкретной марки согласуется с условиями работы узла: тип нагрузки, температура, скорость скольжения, рабочая среда, требования по электрической прочности и ресурсу.

Основные ГОСТы на фторопласт в России

Для инженеров, конструкторов и снабженцев важно ориентироваться в нормативной базе, регулирующей свойства и поставку фторопласта.

• ГОСТ 10007‑80 «Фторопласт‑4. Технические условия» — базовый стандарт на фторопласт‑4 как материал. Определяет основные физико‑механические, диэлектрические характеристики и требования к качеству.
• ГОСТ 24222‑80 — распространяется на плёнки и ленты из фторопласта‑4, задаёт размеры, допуски и показатели качества для данных видов полуфабрикатов.
• ГОСТ 14906‑77 — регламентирует фторопласт‑4Д и изделия из него, включая особенности структуры и обязательные характеристики.
• ГОСТ 22056‑76 — устанавливает требования к электроизоляционным трубкам из фторопласта‑4Д и 4ДМ по размерам, отклонениям и электрическим параметрам.

Также широко применяются различные технические условия (ТУ) на заготовки и детали из фторопласта‑4 и его композиций, которые оговариваются при поставке и в конструкторской документации.

Применение фторопласта и примеры изделий

Фторопласт уверенно занял нишу в тех узлах, где требуется сочетание химической стойкости, низкого коэффициента трения и стабильной работы в широком температурном диапазоне. Ниже приведены основные направления применения и примеры изделий.

Уплотнительная техника и РТИ

• Манжетные и торцевые уплотнения для насосов, компрессоров, мешалок, арматуры. Фторопласт обеспечивает герметичность при работе в агрессивных кислотно‑щелочных средах, растворителях, нефтепродуктах, а также при высоких и низких температурах.
• Уплотнительные кольца, седла, вкладыши в запорной и регулирующей арматуре (шаровые краны, задвижки, клапаны). Такие детали снижают момент управления и повышают ресурс арматуры.
• Компенсационные элементы и прокладки между металлическими поверхностями для компенсации температурных деформаций и защиты от коррозии.

Для инженера это возможность обеспечить надёжную герметизацию без частой замены уплотнений, а для снабженца — стандартный и хорошо прогнозируемый материал в сметах и спецификациях.

Подшипники скольжения и опорные элементы

• Вкладыши и втулки скольжения для низко‑ и среднескоростных узлов, где критичен ресурс и минимальные потери на трение (опоры валов, направляющие, балансирные узлы).
• Опорные подушки, пластины, скользящие опоры в строительстве и машиностроении, включая опорные элементы трубопроводов и металлоконструкций.
• Направляющие элементы в гидроцилиндрах, линейных перемещениях, механизмах позиционирования.

За счёт низкого коэффициента трения фторопласт снижает износ сопряжённых деталей, уменьшает потребляемую мощность привода и способствует устойчивой работе механизмов.

Электроизоляция и приборостроение

• Изоляционные втулки, кольца, прокладки для высоковольтного и высокочастотного оборудования, где важны стабильные диэлектрические свойства и влагостойкость.
• Электроизоляционные трубки и оболочки для проводов и кабелей, рассчитанных на работу в агрессивной атмосфере и при повышенных температурах.
• Корпуса и детали приборов, работающих в коррозионно‑активных средах или при воздействии влаги и конденсата.

Для конструкторов фторопласт позволяет совместить функции механического элемента и надёжного изолятора, что особенно актуально в компактных сборках.

Химическая и пищeвая промышленность

• Вкладыши и футеровка резервуаров, трубопроводов, насосов и арматуры для защиты металла от химически агрессивных сред.
• Детали дозирующих и фасовочных машин, контактирующие с продуктом, где требуется инертность и отсутствие загрязнения.
• Уплотнения и прокладки в линиях пищевой, фармацевтической и косметической продукции, где важны чистота и отсутствие миграции компонентов материала в продукт.

Благодаря химической инертности фторопласт помогает обеспечить стабильное качество продукта и снизить частоту регламентных остановок оборудования на ремонт.

Примеры комплексных решений для РТИ и АТИ

• Комплектующие для агрегатов перекачки агрессивных сред: набор фторопластовых колец, седел, вкладышей и прокладок в металлополимерном исполнении.
• Наборы ремкомплектов для арматуры (шаровых кранов, регуляторов, клапанов), включающие фторопластовые элементы по чертежам OEM‑производителей.
• Антифрикционные вставки в узлах подвески и опирания трубопроводов, позволяющие снизить тепловые напряжения и компенсировать линейные деформации.

В рамках поставок РТИ и АТИ фторопластовые заготовки и готовые детали могут идти как по типовым позициям складской программы, так и по индивидуальным чертежам заказчика, что удобно для инженеров и снабженцев при модернизации или ремонте оборудования.
