Рукава МБС ГОСТ 10362-2017: надёжные маслобензостойкие трубопроводы
Рукава МБС (маслобензостойкие) по ГОСТ 10362-2017 — это напорные резиновые рукава с нитяным усилением, предназначенные для транспортировки нефтепродуктов, масел, топлива, смазок, охлаждающих жидкостей, слабых растворов кислот и щелочей, воздуха и воды. Многослойная конструкция обеспечивает долговечность в жёстких условиях эксплуатации — от -60 °C до +120 °C и давлением до 1,6 МПа.

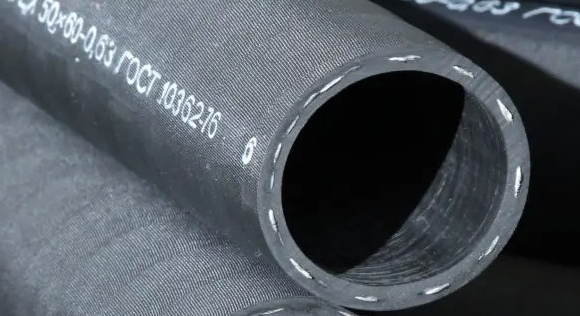

Конструкция рукавов МБС
Рукав состоит из трёх основных слоёв, каждый из которых выполняет свою задачу.
- Внутренний резиновый слой — маслобензостойкая резина (типа СКН, НБР), контактирует с рабочей средой, не разрушается от нефтепродуктов и масел. Толщина 1,5–2,5 мм в зависимости от диаметра.
- Нитяной каркас — несколько слоёв синтетических нитей (капрон, полиамид), обеспечивает прочность на разрыв и устойчивость к внутреннему давлению.
- Наружный резиновый слой — атмосферостойкая резина, защищает от механических повреждений, озона, УФ-излучения, масел и погодных факторов.
Условное обозначение: 20 х 29 - 1,6 ГОСТ 10362-2017, где 20 — внутренний диаметр (мм), 29 — наружный диаметр (мм), 1,6 — рабочее давление (МПа).
Рабочие среды и температурные диапазоны
ГОСТ 10362 чётко регламентирует условия применения рукавов МБС для разных сред.
| Рабочая среда | Температурный диапазон, °C |
|---|---|
| Бензины (автомобильные ГОСТ 2081, авиационные ГОСТ 1012) | −50…+70 |
| Топлива реактивные (ГОСТ 10227), дизельные (ГОСТ 305) | −50…+70 |
| Масла на нефтяной основе, жидкостные смазки | −50…+100 |
| Солидол, смазки ГОСТ 1033 | −50…+100 |
| Воздух, инертные газы | −50…+60 |
| Вода | до +120 |
| Охлаждающие жидкости (ГОСТ 28084) | −60…+120 |
| Слабые растворы кислот/щелочей (до 20%) | −50…+50 |
Основные типоразмеры и давление
Рукава МБС выпускаются в диапазоне внутренних диаметров от 6 до 100 мм с рабочим давлением 0,63; 1,0; 1,6 МПа.
| Внутр. Ø, мм | Наруж. Ø, мм | Раб. давление, МПа | Вес 1 м, кг |
|---|---|---|---|
| 6 | 14 | 1,6 | 0,16 |
| 10 | 18,5 | 1,6 | 0,24 |
| 12 | 20 | 1,6 | 0,25 |
| 20 | 29 | 1,6 | 0,43 |
| 25 | 35 | 1,6 | 0,59 |
| 32 | 43 | 1,6 | 0,81 |
| 38 | 49 | 1,6 | 0,94 |
| 50 | 61,5 | 1,6 | 1,65 |
| 76 | 91 | 1,0 | 2,40 |
| 100 | 117,5 | 1,6 | 3,80 |
Технические требования ГОСТ 10362-2017
- Испытательное давление — в 4 раза выше рабочего (для 1,6 МПа — 6,4 МПа).
- Радиус изгиба — минимальный 6–12 диаметров рукава без деформации более 10%.
- Длина бухты — 10; 20; 40 м (по согласованию).
- Срок хранения — 2 года на складе, продление после испытаний.
- Маркировка — на бирке: ГОСТ, типоразмер, дата выпуска, производитель.
Применение рукавов МБС
Топливные и масляные системы
- Автомобили, спецтехника — подача топлива, масла, охлаждающих жидкостей от бака к двигателю.
- Авиация — топливопроводы для бензинов и реактивных топлив.
- Судостроение — маслопроводы двигателей, топливные магистрали.
Промышленное оборудование
- Насосные станции — подача дизельного топлива, минеральных масел, смазок.
- Гидравлические системы — масляные магистрали низкого и среднего давления.
- Компрессоры — подача воздуха, смазочных материалов.
Энергетика и строительство
- Генераторы, дизельные установки — топливные и масляные трубопроводы.
- Строительная техника — гидравлика экскаваторов, бульдозеров, кранов.
- Сварочное оборудование — подача защитных газов и охлаждающих жидкостей.
Особенности монтажа и эксплуатации
- Избегать скручивания рукава при установке — снижает ресурс в 3–5 раз.
- Не превышать радиус изгиба по таблице ГОСТ.
- Концевые муфты (накидные, опрессованные) подбирать по внутреннему диаметру рукава.
- Периодически осматривать на трещины, набухание, отслоение слоёв.
Для снабженцев и инженеров рукава МБС ГОСТ 10362 — универсальное решение для всех нефтепродуктовых систем: точная номенклатура (Д×д-П ГОСТ), гарантированная совместимость и проверенные рабочие характеристики.
