Сальниковая набивка — мягкий уплотнительный материал шнуровой или кольцевой формы, который устанавливается в сальниковую камеру для герметизации валов, штоков и неподвижных соединений в насосах, запорной и регулирующей арматуре, компенсаторах и другом промышленном оборудовании.
Что такое сальниковая набивка

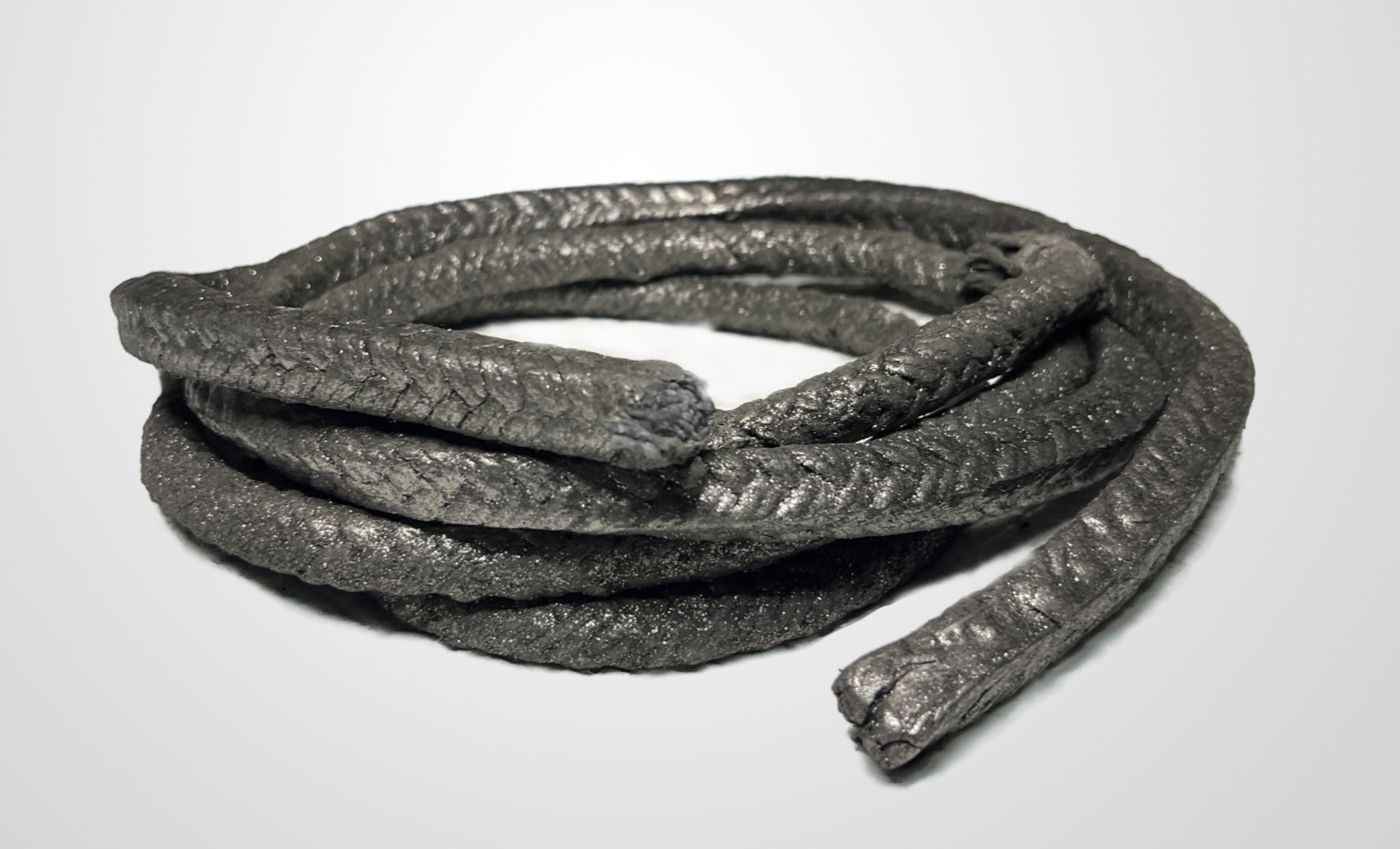

Сальниковая набивка формирует плотный, но эластичный барьер между подвижной деталью (вал, шток) и корпусом, снижая утечки рабочей среды и препятствуя попаданию загрязнений внутрь агрегата. Она может иметь квадратное, прямоугольное или круглое сечение и поставляться в виде плетёного шнура на бухтах или сформированных колец.
В состав набивки входит волокнистая основа (асбест, хлопок, синтетические волокна, графитовые и углеродные волокна, фторопласт и др.) и пропитка или наполнитель (смазки, графит, PTFE‑дисперсии, противозадирные и антикоррозионные добавки). От сочетания основы и пропитки зависят температурная стойкость, химическая устойчивость, коэффициент трения и ресурс уплотнения.
Основные типы и материалы сальниковых набивок
Для инженеров и снабженцев важно понимать, какие типы набивок существуют и в каких условиях их применяют.
- Асбестовые набивки (АП, АПР и др.) — классический вариант для воды, пара, нефтепродуктов и газов, выдерживают широкий диапазон температур и давлений, могут армироваться проволокой и иметь графитовую или смазочную пропитку.
- Графитовые и графитосодержащие — обладают высокой упругостью и теплопроводностью, низким коэффициентом трения и хорошей износостойкостью; применяются в энергетике, нефтегазовой и химической промышленности.
- Фторопластовые (PTFE) набивки — химически инертные, подходят для работы с агрессивными средами (кислоты, щёлочи, растворители), а также с газами и продуктами питания, отличаются очень низким трением.
- Хлопчатобумажные и синтетические (ХБП, ХБС и др.) — эластичные, хорошо набиваются в сальниковую камеру, применяются с водой, воздухом, маслами и углеводородами при умеренных температурах.
- Комбинированные — набивки, сочетающие несколько типов волокон и пропиток (например, фторопласт + графит), для сложных режимов работы и агрессивных сред.
Выбор материала определяется рабочей средой, температурой, давлением, скоростью вращения вала, требованиями по ресурсу и возможностями обслуживания оборудования.
Основные ГОСТы и нормативы
Сальниковые набивки в России производятся по государственным стандартам и техническим условиям, которые задают требования к сырью, конструкции, диапазонам температур и рабочих сред.
- ГОСТ 5152‑84 — один из базовых стандартов на сальниковые набивки из асбестовых, хлопчатобумажных и химических волокон, регламентирующий марки, область применения, габариты и технические параметры.
- Технические условия (ТУ) — для конкретных марок (АП, АПР, АФТ, АГИ, ХБП, ЛП и др.) прописывают допустимые среды, температурные диапазоны, предельные давления и рекомендуемое оборудование.
При оформлении заявки важно указывать не только марку набивки, но и ссылку на ГОСТ/ТУ, а также условия эксплуатации, чтобы обеспечить корректный подбор аналога и стабильную работу узла.
Сравнение основных асбестовых набивок
Ниже приведена ориентировочная таблица сравнения распространённых асбестовых сальниковых набивок по рабочим средам и ключевым особенностям.
| Марка набивки | Основа / пропитка | Типовые рабочие среды | Температурный уровень (общее представление) | Ключевые особенности и отличия |
|---|---|---|---|---|
| АП | Асбестовая основа, смазочная пропитка | Вода, пар, нейтральные жидкости, масла | Средние температуры | Универсальная асбестовая набивка для насосов и арматуры при невысоких и средних нагрузках. |
| АПР | Асбест, пропитка графитом и смазками | Вода, пар, нефтепродукты, газы | Средние–повышенные температуры | Повышенная износо‑ и термостойкость, устойчивость к нефтепродуктам, подходит для более нагруженных узлов. |
| АФТ | Асбест с фторопластовой (PTFE) пропиткой | Агрессивные среды, кислоты, щёлочи, растворители | Повышенные температуры | Высокая химическая стойкость и сниженный коэффициент трения за счёт PTFE. |
| АГИ | Асбестовая основа, графитированная пропитка | Перегретый пар, термомасла, газы | Высокие температуры | Высокая термо‑ и износостойкость, хорошая теплопроводность, для тяжёлых режимов и энергетики. |
| АС | Асбестовая основа, антикоррозионная/смазочная пропитка | Вода, пар, слабые агрессивные среды | Средние температуры | Хороший баланс стоимости и ресурса, распространена в запорной арматуре и насосах. |
| АР (усиленная марка) | Асбест, армирование проволокой | Вода, пар, нефтепродукты, газы | Средние–высокие температуры | Повышенная механическая прочность, устойчивость к высоким давлениям и жёсткой затяжке сальника. |
Конкретные температурные диапазоны и допустимые давления по маркам следует уточнять по действующим ГОСТ и ТУ, а также по каталогам производителей, чтобы корректно привязать выбор набивки к реальным условиям эксплуатации.
Применение сальниковых набивок
Сальниковые набивки остаются одним из наиболее универсальных и ремонтопригодных типов уплотнений для насосов, арматуры и компенсирующих устройств.
Насосы
- Центробежные и плунжерные насосы — набивки уплотняют валы и штоки, минимизируя утечки воды, растворов солей, щелочей, кислот, нефтепродуктов и других технологических жидкостей.
- Небольшая контролируемая протечка часто используется для охлаждения зоны сальника и уменьшения износа.
Трубопроводная арматура
- Запорная и регулирующая арматура — набивки уплотняют штоки и сальниковые камеры, обеспечивая герметичность при работе с паром, газами и жидкостями в системах теплоснабжения, водоснабжения, нефтегазовых и химических установках.
- Длинные и прочные волокна позволяют надёжно упаковать сальник и выдерживать многократные подтяжки.
Сальниковые компенсаторы и неподвижные соединения
- Набивки применяют в компенсаторах тепловых сетей и неподвижных стыках трубопроводов, где требуется одновременно компенсировать температурные деформации и сохранить герметичность.
- Использование стандартных асбестовых и графитированных марок упрощает обслуживание и замену в ходе эксплуатации.
Отрасли применения
- Энергетика — уплотнение паропроводов, арматуры и насосов на теплоэлектростанциях.
- Нефтегазовая и химическая промышленность — уплотнение технологических насосов, резервуарной и трубопроводной арматуры, в том числе в агрессивных средах.
- Пищевая и смежные отрасли — применение специализированных набивок с инертными пропитками для линий перекачки продуктов и моющих растворов.
Для инженеров и механиков корректный выбор марки и типа набивки позволяет снизить утечки, продлить ресурс оборудования и упростить обслуживание, а для снабженцев — оптимизировать номенклатуру и переход на унифицированные решения по ГОСТ и ТУ.
